Kominek wentylacyjny do pap termozgrzewalnych - system IDEAL

Nakładka zabezpieczająca w zestawie.

Stosowanie kominków wentylacyjnych służy uwalnianiu pary wodnej gromadzącej się pod hydroizolacją bez zmniejszania termoizolacyjności warstw izolacyjnych.

Unika się w ten sposób poważnych usterek typowych dla wodoszczelnych pokryć dachowych o słabej wentylacji, takich jak zwijanie się, wybrzuszanie i zawilgocenie warstwy izolacji termicznej co może doprowadzić do częściowej lub całkowitej utraty jej właściwości termoizolacyjnych.

Wykonane są ze specjalnego tworzywa IGOM EE dającego się doskonale zgrzewać z papami bitumicznymi, charakteryzującego się wysoką odpornością na działanie promieni UV, ozonu oraz innych czynników atmosferycznych i chemicznych.

Dzięki zastosowaniu dodatków uszlachetniających kominki zachowują elastyczność i stabilność wymiarów w szerokim zakresie temperatur oraz posiadają chwilową odporność na działanie palnika, co pozwala przygrzewać je bezpośrednio do pap.

Film montażowy kominka wentylacyjnego.

Montaż kominka wentylacyjnego do papy termozgrzewalnej.

* Wartości w mm

Schematy montażu kominka

A) Kominek wentylacyjny
B) Wierzchnia warstwa papy zgrzewalnej
C) Warstwa podkładowa papy
D) Izolacja termiczna
E) Izolacja paroszczelna
F) Strop

A) Kominek wentylacyjny
B) Wierzchnia warstwa papy zgrzewalnej
C) Warstwa podkładowa papy
D) Izolacja termiczna
E) Izolacja paroszczelna
F) Strop

MONTAŻ KOMINKA WENTYLACYJNEGO DO PAPY TERMOZGRZEWALNEJ W PRZYPADKU JEDNEJ WARSTWY IZOLACJI

1. Oznaczyć miejsce montażu kominka wentylacyjnego.
2. Wyciąć otwór przez pokrycie, które zamierzamy wentylować.
3. Usunąć warstwę papy w miejscu nacięcia.

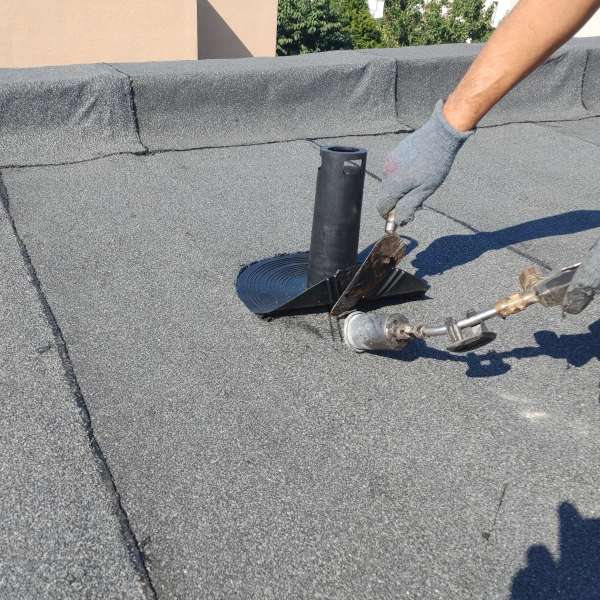

4. Podgrzać palnikiem papę w okolicach otworu do jej upłynnienia oraz dolną cześć płaszcza kominka.
5. W płynną papę wtopić kominek wentylacyjny w miejscu otworu.
6. Przygotować płat papy z wyciętym centralnie otworem na górną część kominka o rozmiarach przekraczających rozmiary płaszcza kominka o minimum 15 cm.
7. Nałożyć łatę na kominek wentylacyjny i zagrzać palnikiem w celu uszczelnienia.

W PRZYPADKU DWÓCH WARSTW IZOLACYJNYCH

1. Oznaczyć miejsce, najlepiej na przewidywanym złączu dwóch pasków papy.
2. Wyznaczyć miejsce, w którym należy wykonać cięcie warstw starego pokrycia.
3. Wyciąć otwór przez pokrycie, które zamierzamy wentylować.
4. Usunąć warstwy papy i termoizolacji.
5. Wykonać otwór wentylacyjny do spodniej warstwy izolacji wodochronnej.
6. Wyciąć otwór na "szyjkę" kominka w pasku nowo układanej papy.
7. Montaż – należy sprawdzić dopasowanie kominka do planowanego miejsca montażu, ważne jest by nowe pokrycie z papy szczelnie zakrywało płaszcz kominka.
8. Podgrzać warstwę izolacji w okolicach otworu wentylacyjnego do jej upłynnienia oraz dolną część płaszcza kominka.
9. W płynną papę wtopić kominek w miejscu otworu wentylacyjnego.
10. Nałożyć kolejną warstwę papy w celu uszczelnienia izolacji wokół kominka wentylacyjnego.

ROZMIESZCZENIE KOMINKÓW NA POŁACI DACHOWEJ

Aby właściwie rozmieścić kominki wentylacyjne należy pamiętać o następujących zasadach i prawach:
a) wilgotne powietrze z parą wodną migruje zawsze do góry, czyli w kierunku kalenicy.
b) kominków nie należy montować w odległości mniejszej niż 1,0 m od kominów, murków ogniowych, świetlików, dużych deflektorów i innych elementów nadbudowy dachu.
c) obszar działania kominka ϕ 75 to powierzchnia

• bez warstwy termoizolacyjnej lub z izolacją polistyrenową do 40m2 - promień działania wynosi ok. 3,5m.
• z warstwą termoizolacyjną nie polistyrenową do 65 m2 - promień działania wynosi ok. 4,5 m.

Obszary działania kominków powinny pokryć całą płaszczyznę dachu.
